前后視場電子內窺鏡

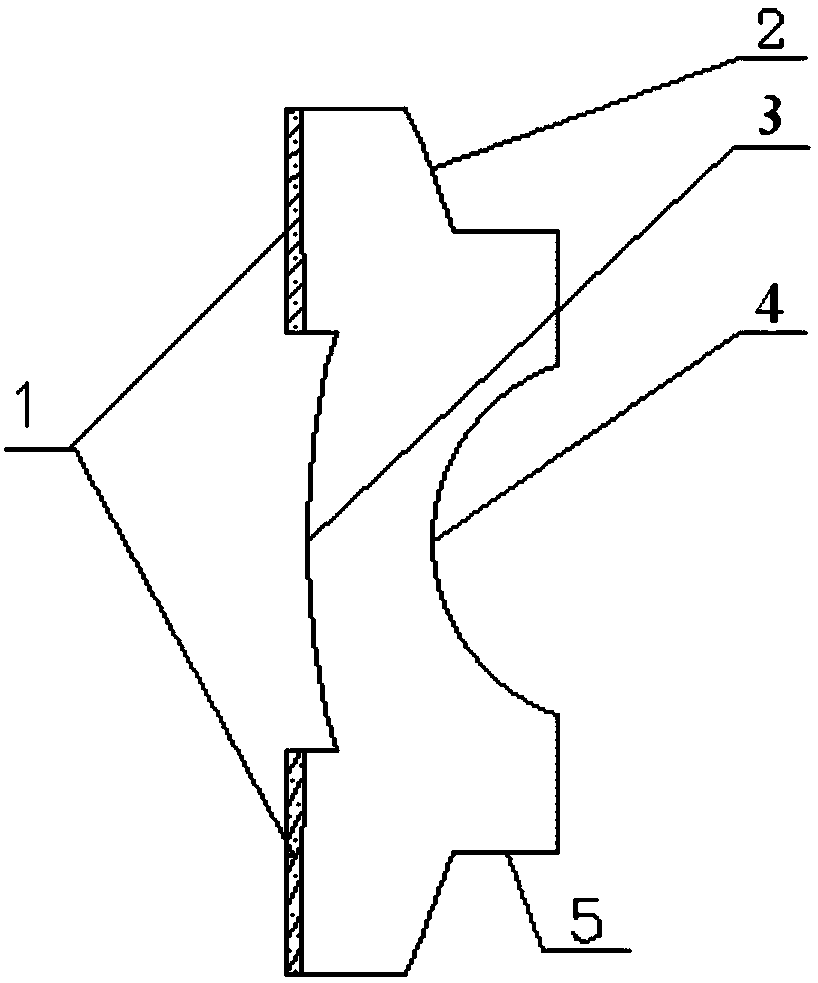

本發明公開了一種前后視場電子內窺鏡,其物鏡前端探頭部分由LED冷光源、光學系統、CCD組成,光學系統由依次同軸排列的復合透鏡、第一單透鏡、雙膠合透鏡及第二單透鏡組成,復合透鏡形狀為負透鏡和彎月透鏡的組合形狀,其透鏡前表面為凸球面,透鏡內表面為凹球面,透鏡外表面也為凸球面,復合透鏡的透鏡前端面為環形,且透鏡前端面設有一層環形反射膜。本發明為了滿足后方視場的觀察需要,將光學系統第一片透鏡設計為復合透鏡,后方物體發出的光通過復合透鏡的透鏡外表面進入光學系統,照射到復合透鏡的環形反射膜上反射,發射后經過透鏡內表面出射,然后依次經過第一單透鏡、雙膠合透鏡和第二單透鏡,最后成像在CCD的邊緣區域。
