动漫成人无码精品一区二区三区 ,欧美一级高清中文字幕视频,人妻无码手机在线

2025年11月13日星期四

當前位置

-網(wǎng)站首頁 -專利超市

專利超市

產(chǎn)業(yè)分類:

專利權人:

專利類別:

合作方式:

綜合排序

材料化工

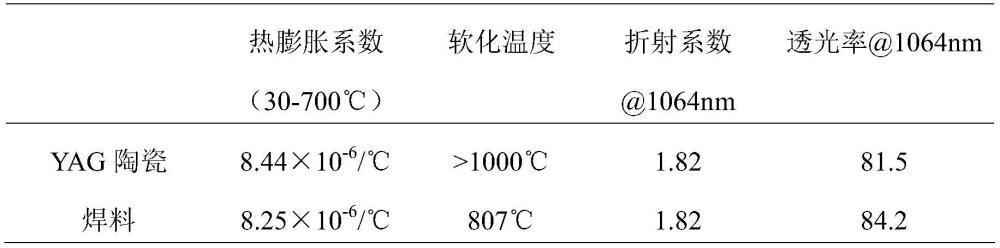

一種用于連接透明YAG陶瓷的玻璃焊料及連接方法
本發(fā)明公開了一種玻璃焊料連接透明YAG陶瓷的方法，屬于焊接技術領域。本方法是將兩塊待焊YAG陶瓷表面打磨拋光平整；按“球磨?烘干?熔制?澆注”路線制備玻璃焊料塊體；將玻璃焊料塊切割成薄片狀；將玻璃焊料片放置于兩塊待焊陶瓷之間裝配；將裝配好的樣品放入馬弗爐中加熱至焊接溫度，保溫一定時間后快速冷卻；冷卻后的接頭再次放入馬弗爐中進行退火，進而完成整個連接過程。所述玻璃焊料的組分為：La2O3：50％～60％，Al2O3：5％～10％，SiO2：10％～20％，B2O3：10％～20％，BaO：5％～10％，K2O：4％～8％，Y2O3：1％～6％。本發(fā)明能夠獲得兼具高強度和高透光度的YAG陶瓷接頭，且沒有明顯降低YAG陶瓷的激光性能。

長春工業(yè)大學 授權發(fā)明
材料化工

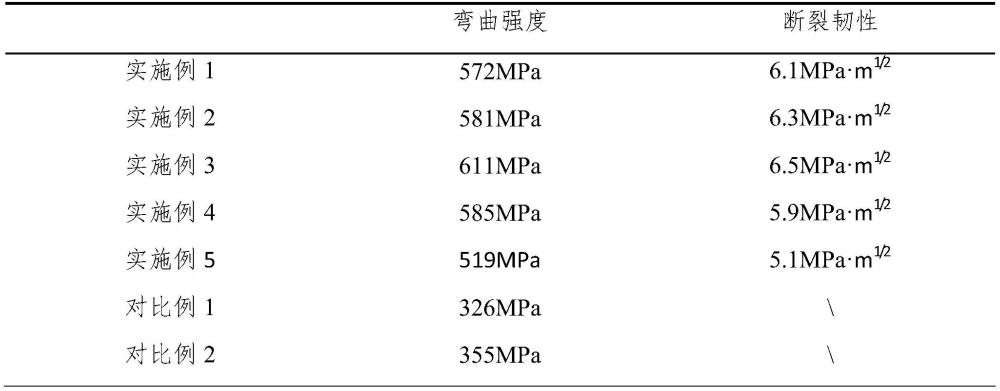

氧化鋁/玻璃復合材料的制備方法及其在氧化鋁陶瓷內(nèi)部裂紋修補中的應用
本發(fā)明公開了一種氧化鋁/玻璃復合材料的制備方法及其在氧化鋁陶瓷內(nèi)部裂紋修補中的應用，屬于復合材料技術領域。該方法利用玻璃材料熔化后向致密氧化鋁陶瓷中的滲透原理，制備高強度復合材料或修補裂紋。具體包括如下過程：按照玻璃材料的組成稱量各氧化物原料，均勻混合后采用熔融?水淬法制備玻璃材料；將所述玻璃粉體制成漿料后均勻涂覆至氧化鋁陶瓷表面；然后在馬弗爐中加熱至滲透溫度并保溫一定時間后冷卻。本發(fā)明所制備的玻璃材料能夠均勻的滲透進入氧化鋁陶瓷晶界，能夠提高氧化鋁陶瓷晶粒之間的冶金結合能力，從而提高其彎曲強度和斷裂韌性。同時本發(fā)明所述氧化鋁/玻璃復合材料可以修補氧化鋁陶瓷內(nèi)部存在的裂紋，使已經(jīng)存在的裂紋愈合。

長春工業(yè)大學 授權發(fā)明
材料化工

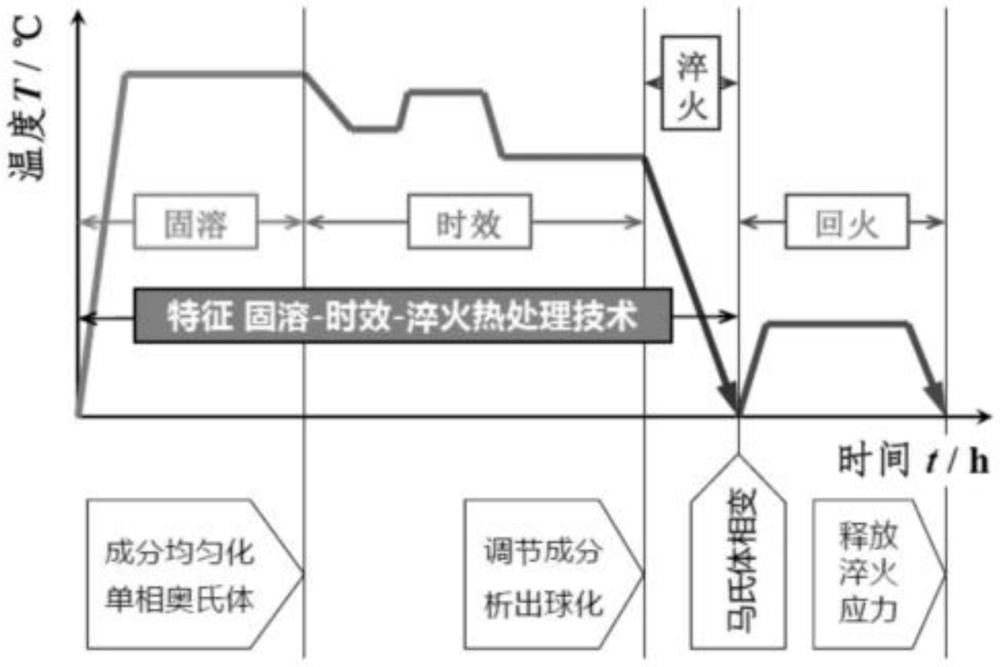

一種高硬度高氮馬氏體不銹鋼刀具材料及其制備方法
本發(fā)明屬于金屬及其熱處理技術領域，涉及一種高硬度高氮馬氏體不銹鋼刀具材料，包含以下重量百分比的原料：0.45～1.6％N，0～0.65％C，13.5～25％Cr，0～24％Mn，0～5.5％Ni，0～5.5％Mo，0～1.5％V，0～0.5％Nb，0～1.5％W，0～3.5％Cu、0～0.03％S、0～0.03％P，0～0.5％Si，余量為Fe。本發(fā)明通過對不銹鋼材料化學成分的設計，調(diào)整不銹鋼材料中奧氏體結構的化學成分，將高氮奧氏體不銹鋼通過固態(tài)相變制備高氮過飽和固溶度的馬氏體不銹鋼，克服了高氮馬氏體不銹鋼在常壓下，由于凝固中凝固模式的限制，導致金屬液合金化元素氮的溢出損失，簡化了熔煉工藝，降低了成本。

長春工業(yè)大學 授權發(fā)明
材料化工

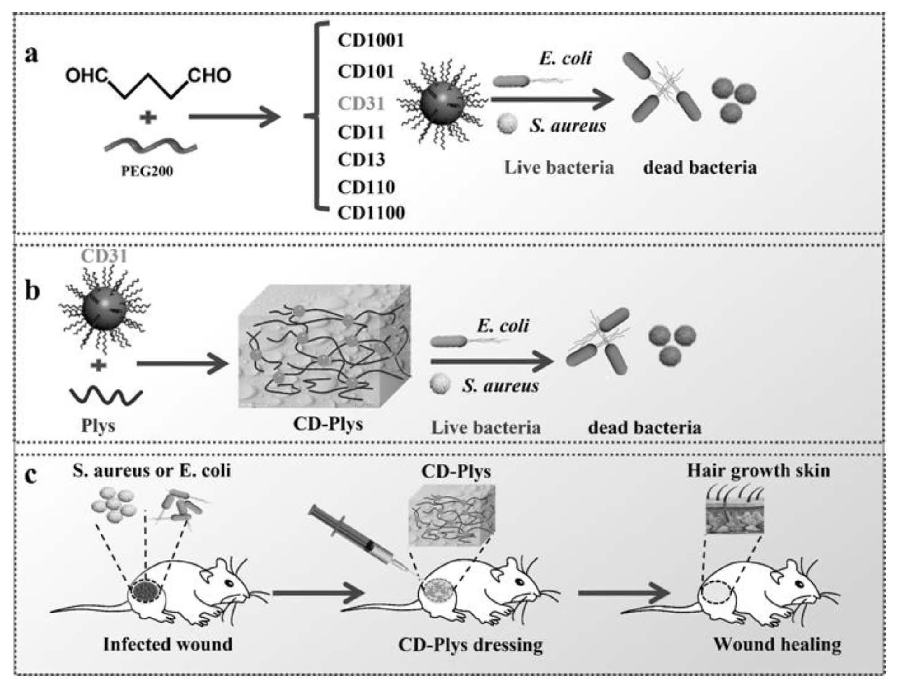

碳納米點、可注射碳納米點-ε-聚賴氨酸水凝膠及其制備方法與應用
本發(fā)明涉及一種碳納米點、可注射碳點?ε?聚賴氨酸水凝膠及其制備方法與應用，屬于水凝膠技術領域。解決了現(xiàn)有技術中的納米殺菌劑存在固有的毒性、高成本、長期留存性等缺陷的技術問題。該碳納米點的制備方法，步驟如下：將戊二醛和聚乙二醇溶解在溶劑中，得到的混合溶液在140℃?200℃下加熱2?10h，冷卻至室溫后，得到的棕色固體分散在去離子水中，離心去沉淀，得到的粗產(chǎn)物用二次水透析，冷卻，干燥，得到碳納米點。該碳納米點的水溶液與ε?聚賴氨酸水溶液混合形成的水凝膠，具有顯著的廣譜抗菌活性、優(yōu)異的促傷口愈合能力和良好的生物相容性等優(yōu)點，可顯著加速傷口愈合，促進上皮形成和血管生成。

長春工業(yè)大學 授權發(fā)明
材料化工

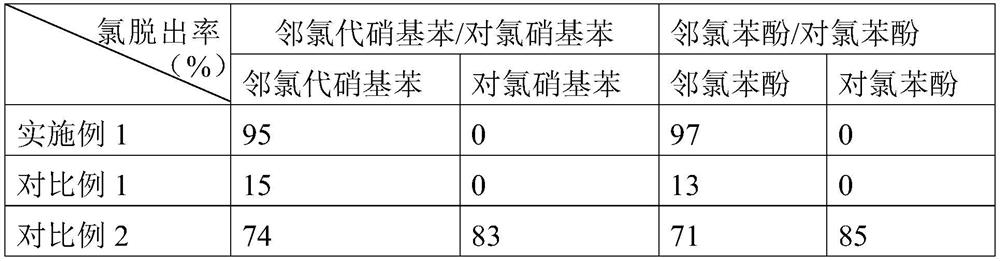

一種鈀負載或鉑負載鋯基微孔配位聚合物復合材料的制備方法
本申請涉及一種鈀負載或鉑負載鋯基微孔配位聚合物復合材料的制備方法，其特征在于，包括步驟：(1)將二氯化鈀(PdCl2)或六氯鉑酸(H2PtCl6·6H2O)溶解到有機溶劑中，得到混合溶液；(2)將步驟(1)得到的混合溶液等體積浸漬到鋯基微孔配位聚合物中，同時加入調(diào)度劑，然后加熱進行還原反應，得到固體生成物；(3)將步驟(2)得到的固體生成物洗滌，干燥，獲得鈀負載或鉑負載或鉑負載鋯基微孔配位聚合物。本申請涉及一種鈀負載或鉑負載鋯基微孔配位聚合物復合材料的制備方法，鈀納米粒子或鉑納米粒子分散性好、尺寸可控，制備工藝簡單，制備了一種催化選擇性高的鈀負載或鉑負載鋯基微孔配位聚合物復合材料。

長春工業(yè)大學 授權發(fā)明
材料化工

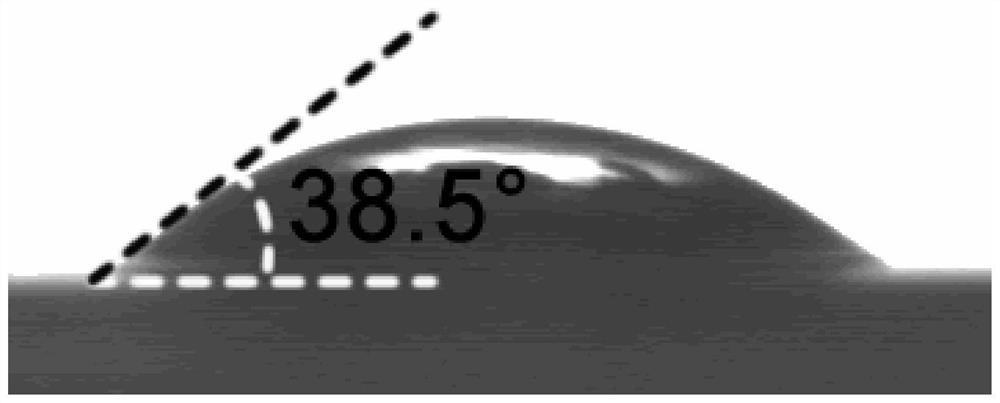

一種防霧涂層的制備方法
本發(fā)明提供了一種利用層層組裝技術在各種光學透明的疏水材料上提供一種防霧涂層的制備方法，包括疏水材料基底的處理，等離子體清洗處理疏水材料基底表面，構筑基元的選擇，多層膜涂層的制備。利用上述步驟可以在光學玻璃、市售眼鏡片、農(nóng)用聚烯烴棚膜等疏水基底表面制備具有防霧功能的親水涂層。并且可以根據(jù)不同應用需求，通過調(diào)節(jié)沉積周期數(shù)得到不同厚度的防霧涂層。所制備的防霧涂層不受疏水材料的形狀和大小限制，對于不規(guī)則表面均可進行防霧涂層的附著。涂層的制備過程簡單快速。本發(fā)明制備的防霧涂層接觸角最小可達到38.5°。本發(fā)明的原料易得，操作簡單，成本低廉，工藝環(huán)保。

長春理工大學 授權發(fā)明

<strong id="5zjvd"></strong>
