材料化工
一種Al修飾富Cu相強化鐵素體不銹鋼及其制備方法

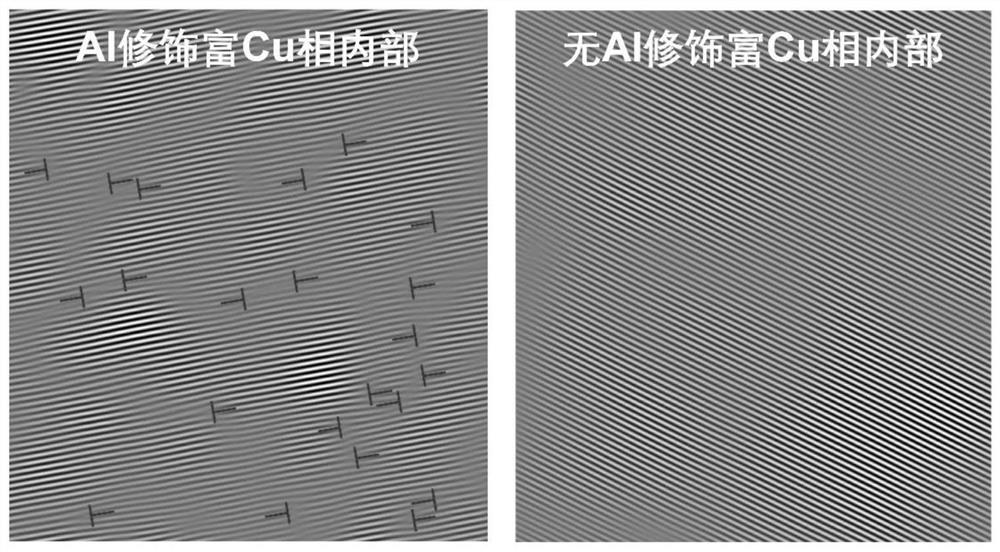

本發(fā)明公開了一種Al修飾富Cu相強化鐵素體不銹鋼,按質(zhì)量百分數(shù)計包含以下組分:C:0.001%~0.006%,Si:0.3%~1%,Mn:0.1%~0.5%,Cr:15%~20%,Nb:0.1%~0.6%,Ti:0.1%~0.5%,Ni:0.6%~1.2%,Cu:1%~2%,Al:0.5%~2%,余量為鐵;所述Al修飾富Cu相強化鐵素體不銹鋼中,晶內(nèi)和晶界處均勻分布有Al修飾富Cu相,其中富含Al、Fe、Cu、Si和Cr。本發(fā)明還公開了所述Al修飾富Cu相強化鐵素體不銹鋼的制備方法。本發(fā)明的Al修飾富Cu相強化鐵素體不銹鋼,抗拉強度可達730MPa~750MPa,屈服強度可達626MPa~640MPa,延伸率可達27.2%~28.1%。這種鐵素體不銹鋼可滿足汽車排氣系統(tǒng)、火力發(fā)電領(lǐng)域,以及滿足作為固態(tài)氧化物燃料電池連接體材料的需求。
長春工業(yè)大學
授權(quán)發(fā)明
