材料化工
一種高強度、高韌性的球墨鑄鐵及其制備方法與應(yīng)用

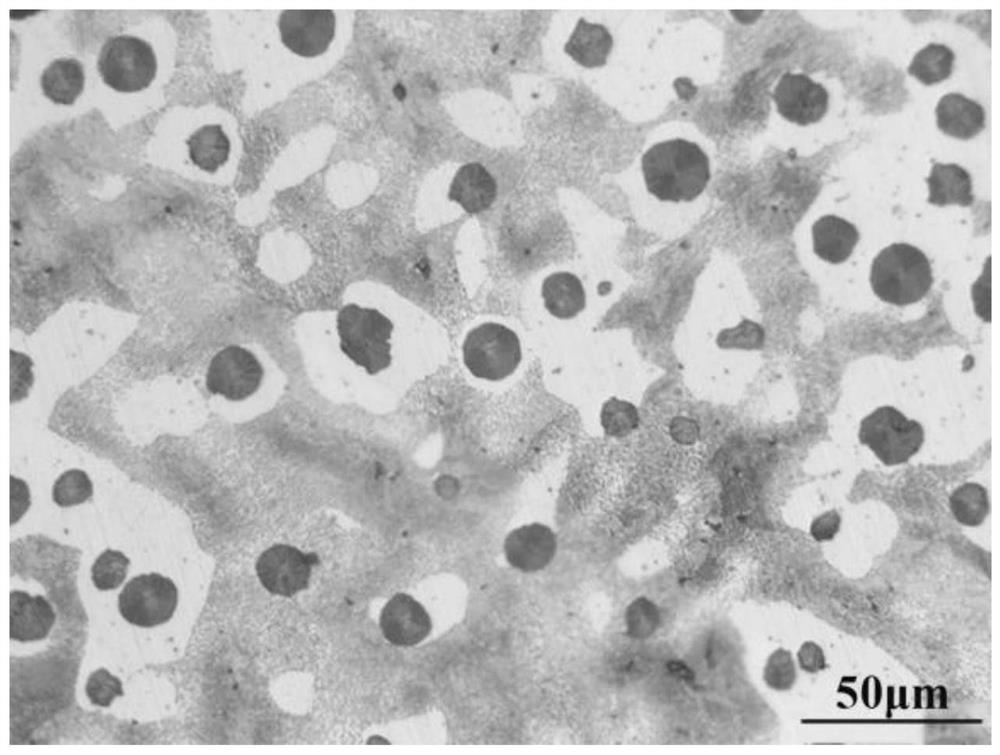

本發(fā)明公開了一種高強度、高韌性的球墨鑄鐵,按質(zhì)量百分數(shù)計,所述球墨鑄鐵中包含以下組分:C:3.5~3.7%、Si:2.6~2.8%、Mn:0.2~0.4%、Cu:0.35~0.6%、Cr:0.03~0.06%、Sn:0.006~0.01%、Sb:0.002~0.006%、Mg:0.03~0.05%、Ti:0.03~0.05%、P<0.05%、S<0.018%,余量為Fe和不可避免的雜質(zhì);其中,Cu+Cr與Sn+Sb+Ti的質(zhì)量比為10:1,4.3%≤C+0.3Si≤4.5%。本發(fā)明還提供了所述高強度、高韌性的球墨鑄鐵的制備方法。本發(fā)明制備的球墨鑄鐵,具有很好的強度和韌性,抗拉強度達到765~890MPa,屈服強度達到520~590MPa,伸長率大于10%,可代替QT450?10球墨鑄鐵來制備汽車輪轂支架產(chǎn)品,具有重要的應(yīng)用價值。
長春工業(yè)大學(xué)
授權(quán)發(fā)明
