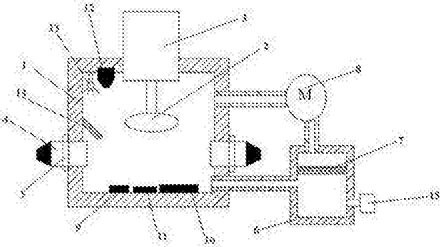

一種拋光磨粒流攪拌裝置
本發明提供一種拋光磨粒流攪拌裝置,其包括攪拌箱、攪拌葉片、伺服電機、超聲波換能器、過濾箱、壓力泵、CCD高清相機和光源,本發明采用兩個高度一致相對設置,振動頻率相同,振動步調一致的超聲波換能器,能夠使其相互作用,對磨粒流施加混合能量,保證磨粒流中的磨?;旌暇鶆?,同時,設置了溫度傳感器和流速傳感器及加熱器,通過控制器控制其溫度和黏度達到最佳要求,此外,還設置了光源和CCD高清相機,能夠?qū)δチA鲾嚢柘鋬?nèi)的磨粒流做到實時、清晰的監控,保證攪拌混合質量,另外,還設置了過濾箱,通過過濾網將不符合要求的磨粒篩選出來,通過濾渣出口排出,保證了磨粒流的均勻性,提高了磨粒流的高精密加工性能。
長春理工大學
授權發明
